变速箱线束接口
变速箱主接头针脚

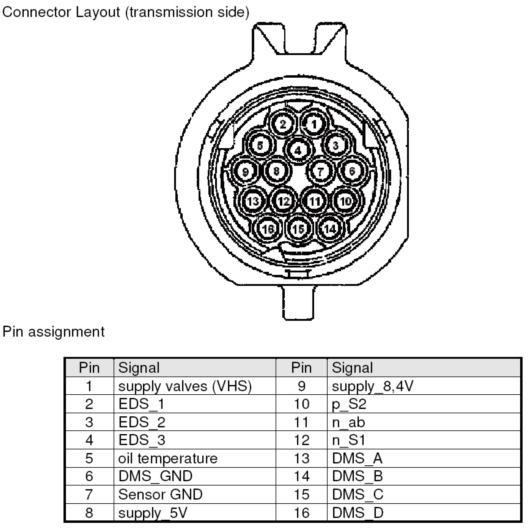

图：变速箱接头
信号:
1，supply valves(VHS) 阀体调节申请线 （紫）线
2，EDS_1: 主动锥轮压力调节器 (电磁阀)（灰）线
3，EDS_2: 从动锥轮压力调节器 (电磁阀)（黄）线
4，EDS_3: 离合器压力调节器 (电磁阀) （绿）线
5，oil temperature 油温线 （桔）线
6，DMS_GND 位置传感器接地线 （黑）线
7，Sensor GND 从动压力传感器接地线与油温传感器接地线（白）线
8，Supply_5V 为从动传感器提供5V电压 （粉）线
9，Supply_8.4V 同时为位置传感器，主动转速传感器，从动转速传感器提供8.4V电压 （红）线
10，P_S2: 从动锥轮压力传感器 （蓝）线
11，N_ab: 从动锥轮转速传感器 （黑）线
12，N_S1 or N_Prim: 主动锥轮转速传感器 （灰）线
13，DMS_A 位置传感器A （白）线
14，DMS_B 位置传感器B （黄）线
15．DMS_C 位置传感器C （蓝）线
16，DMS_D 位置传感器D （绿）线
